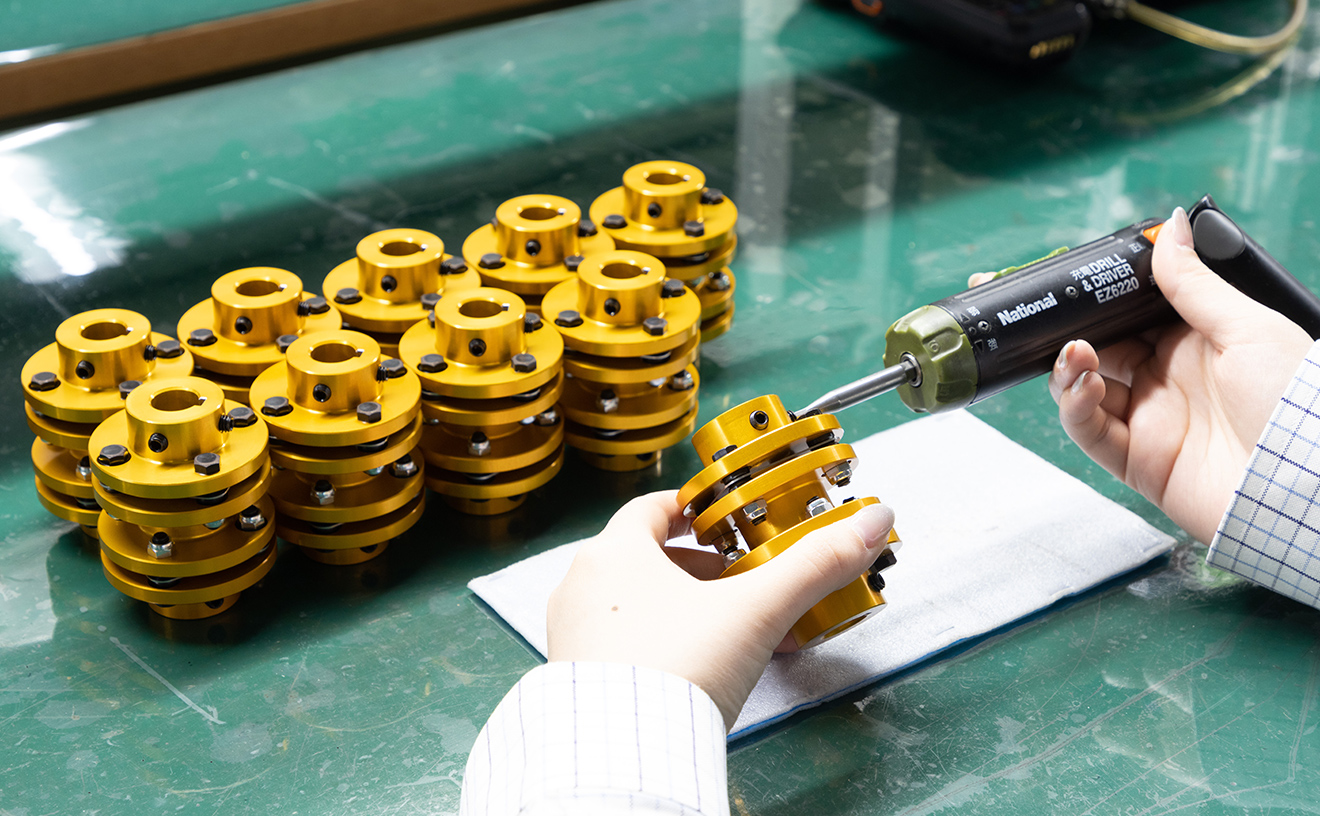

マイクロカップリングとは
国内初の板ばね式小型精密軸継手です。この軸継手の生命である板ばねには、当社が半世紀近くにわたり培ってきた得意技術領域である薄板精密加工技術が応用されています。
昭和50年の発売以来、豊富な経験と実績を積み重ね、いまや計測器分野をはじめ、工作機械、ロボット、半導体等の時代の最先端をいく広範囲な分野で推奨され活躍しています。
高精度・高トルク品から低トルク・普及品まで幅広い品揃えと、設計から製造・検査まで一貫した生産体制と安定した品質により時代のニーズに合わせた製品を提供しています。
当社のカップリングは、33.3N･m以上のトルク伝達にはForm–Flexカップリングを、それ未満のものはマイクロカップリングの名称で用意させていただいております。
マイクロカップリングの特長
特徴1.ノーバックラッシ
- 構成されている各部品は機械的に結合されているため、正確な回転制御が可能です。
特徴2.ねじり剛性が大きい
- 板ばねの特性である弾性を利用しているため、高い共振振動数と正確な応答性が得られます。
特徴3.トルク容量が大きい
- トルクを板ばねの単純な引張力として伝達するため、せん断力で伝達するものに比較してトルク容量が大きくとれます。
- 高張力鋼の板ばねを採用しているため激しい正逆転に耐えられます。
特徴4.偏心・偏角の吸収量が大きい
- 板ばねの疲労強度が高いため偏心、偏角の吸収量が大きくとれます。
- 板ばね間の距離を増すことで、ねじり剛性を変えず偏心吸収量を大きくさせることが可能なため、芯出しが容易にできます。
特徴5.メンテナンス不要で長寿命
- しゅう動部がないため摩耗がなく、潤滑不要で長時間の連続運転が可能です。
特徴6.各部品の自由度が高い
- 構成されている各部品が機械的要素で締結してあるため、用途に合わせた部品の組替えが可能ですので、あらゆるニーズにお応えすることができます。
マイクロカップリングの用途例
- サーボモータなどのモータ軸と回転検出器の連結用
- NC工作機械・産業ロボットの送りねじ駆動用
- XYテーブル・計測機器・OA機器・半導体製造装置などの精密位置決め用
